BB-8 de Chris, Star Wars

06 mai 2020

Reprise de BB8

Après pas mal d'absence pour cause d'autre projet, BB8 a été repris.

Tous les différentes pièces externe de BB8 on été assemblé, gros travail un peu chiant a faire, il me faut une soirée pour rassembler 3 pièces, sachant qu'il y a environs 70 pièces...donc ça prend du temps et pour l'instant on n'est pas a la finition (ce qui prendra encore pas mal de temps, ponçage/masticage/peinture/résine).

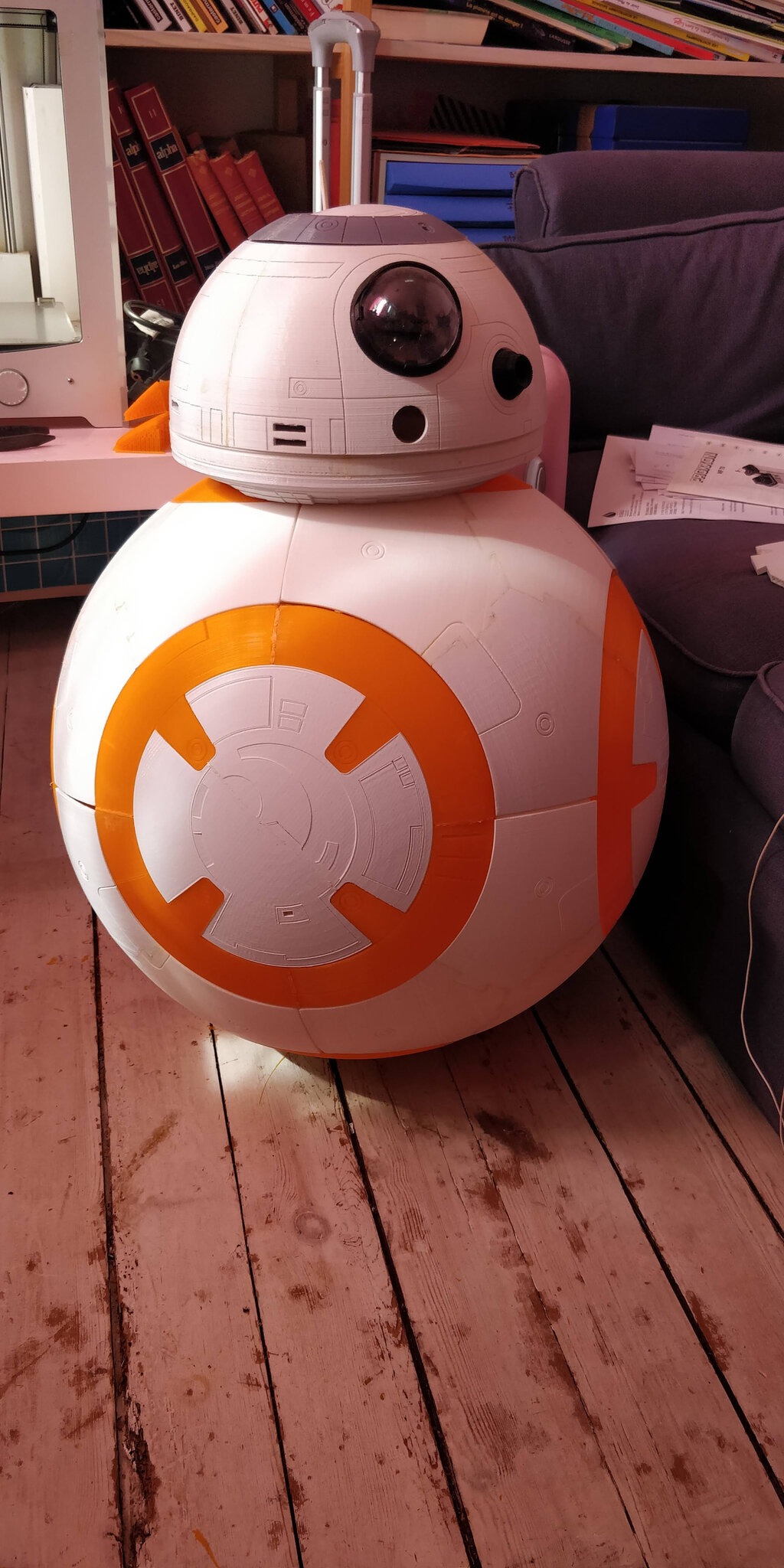

Voici ce que ça donne :



IMG_20200502_163515

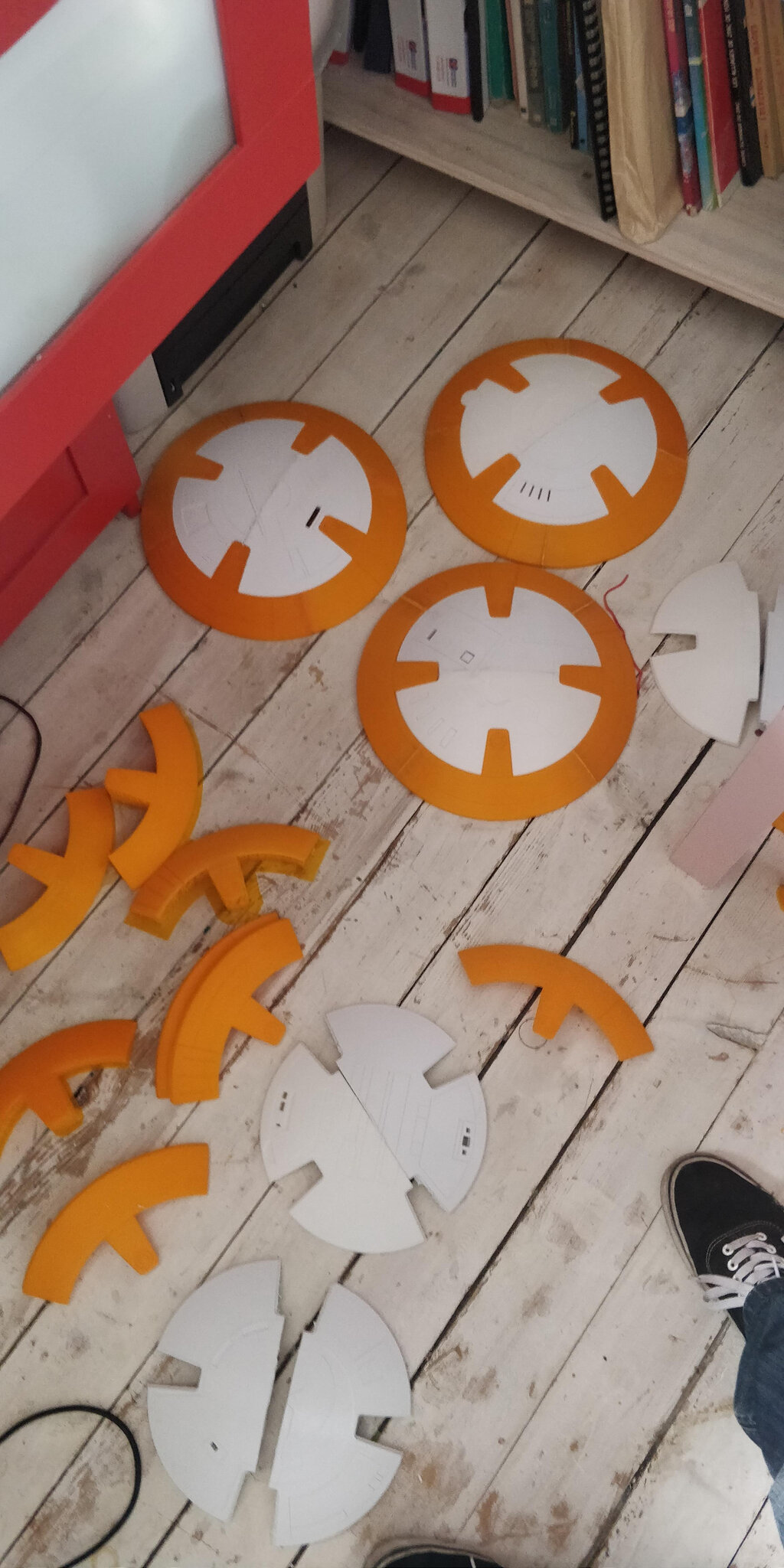

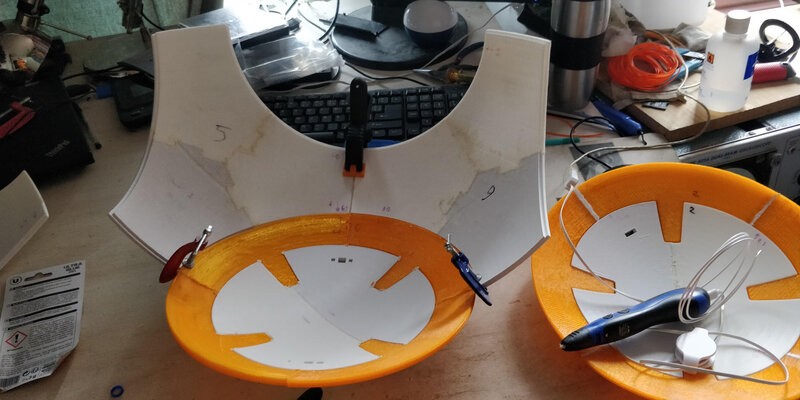

Les étapes pour en arriver la (ponçage / collage / utilisation d'un stylo 3D pour combler les troues):

IMG_20200429_152258

IMG_20200429_154146

IMG_20200430_161305

IMG_20200430_185924

IMG_20200501_154727



IMG_20200501_162704

IMG_20200501_165352

IMG_20200501_165550

IMG_20200501_170137



Le ponçage, long et chiant...

IMG_20200504_153102



Confinement oblige, je vais essayer de faire fonctionner BB8 avec du matériel déjà en ma possession, a savoir, deux moteur pas a pas Nema 17 pour l'entrainement, une carte shield cnc + driver + arduino pour les piloter et un gyroscope pour faire un robot gyropode

IMG_20200504_163435



Les deux moteur pas a pas entraîneront une grand couronne (500 mm) en bois avec un engrenage souple.

IMG_20200504_164534



Un plan moche pour explique le fonctionnement, les moteurs PAP entraîne la couronne, le poids fait qu'il reste en bas (sauf grosse accélération qui sera gère par le gyrocope) et un pendule pourra osciller de droite a gauche afin de faire pencher BB8 et le faire tourner. J'aime bien cette solution, le seul problème sera pour la tête, je pourrais la faire basculer devant / derrière (grâce a un bras articulé) et tourner sur lui même (moteur intégré a la tête) mais je ne pourrais pas faire pencher la tête droite a gauche).

IMG_20200504_170349

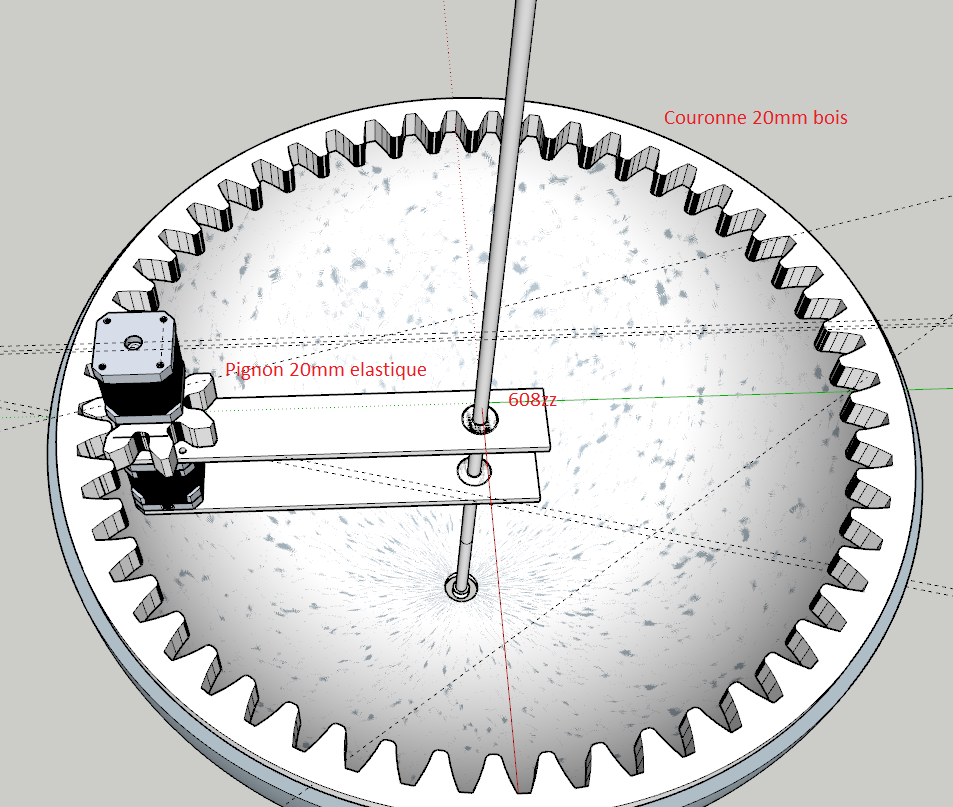

Plan moins moche refait en 3D (Pas finis):

meca

meca2

meca3



Nouvelle couronne et pignon suite a quelques commentaires :

gear bb8

V2!

parametre gear v4



Démontage du roue "hamster" (jouet de ma fille) pour comprendre le mécanisme

IMG_20200504_172736



Ce qu'il reste a faire:

-Couronne a découper au laser

-Engrenage a faire a l'imprimanet 3d avec du filament souple

-bâtie support moteur + bras articulé

-code pour gérer les moteurs pas a pas + gyroscope

-code bluetooth pour connecter une manette Play Station ou xbox

-code + électronique pour la tête (son + moteur + led)

Y a du boulot!



Posté par christoams à 16:03 - Commentaires [1] - Permalien [#]


09 juin 2016

La boule

On s'attaque maintenant au corps de BB-8 dit la boule!

J'ai fini de rassembler les trois triangles ensemble, qui devront à leur tour s'assembler ensemble (il y en a 8)

CameraZOOM-20160609202029389

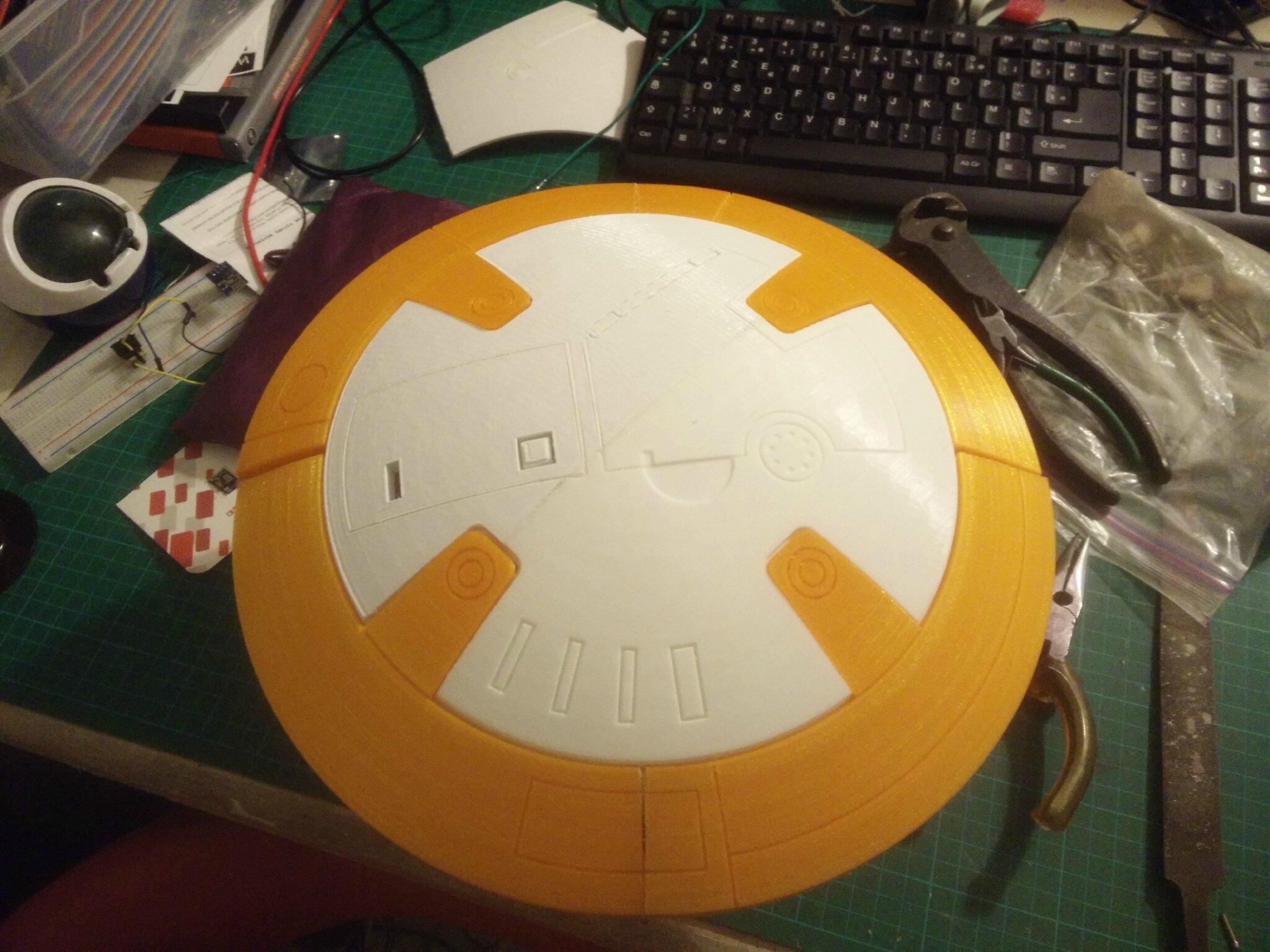

Ensuite, c'est au tour des boucliers de BB-8, il y en a également 8, le 1er n'est pas encore terminé...

CameraZOOM-20160608230327455

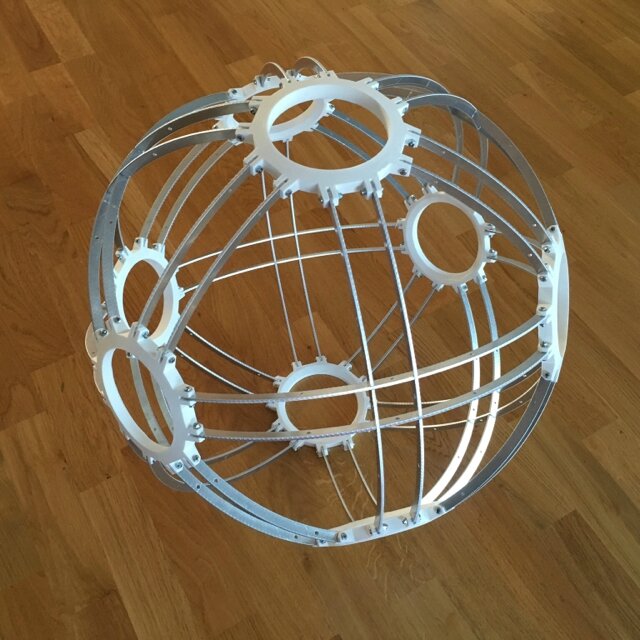

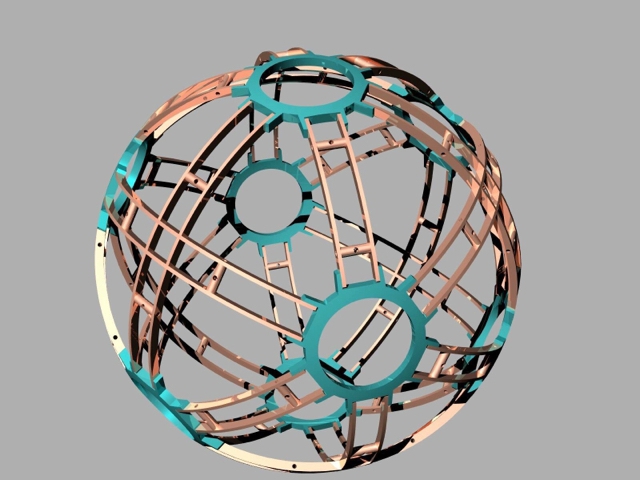

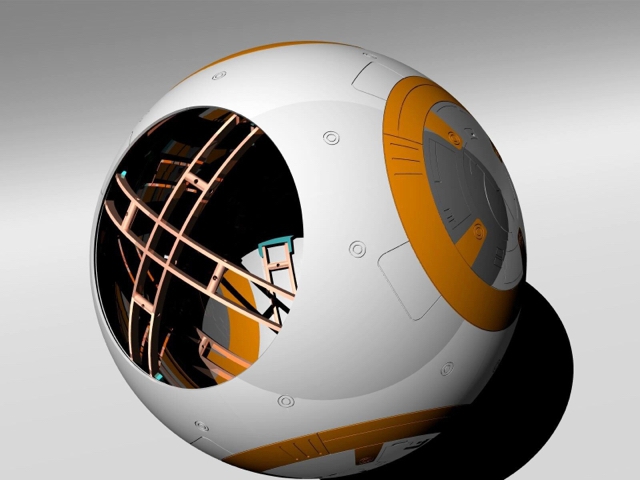

Concernant la structure qui renforcera la boule, je vais piquer l'idée de Askernas (un suédois, BB-8 est international!) qui a fait une sphère en métal, plus partie en plastique:

a548a55083cae889e9bc71132cf9086f540424f6f7baa477ebf312848b319bd855ab7cf4333545fefaf87e72ea01b5b1eb7235337d6db9f85b663bd209e55e97

7247beff6717989aef94dbc9e02bbd4c

Il fait un run (vente de kit) pour qui serait intéressé : http://bb8builders.club/forum/showthread.php?1064-Club-Approved-Skeleton-Frame-Run

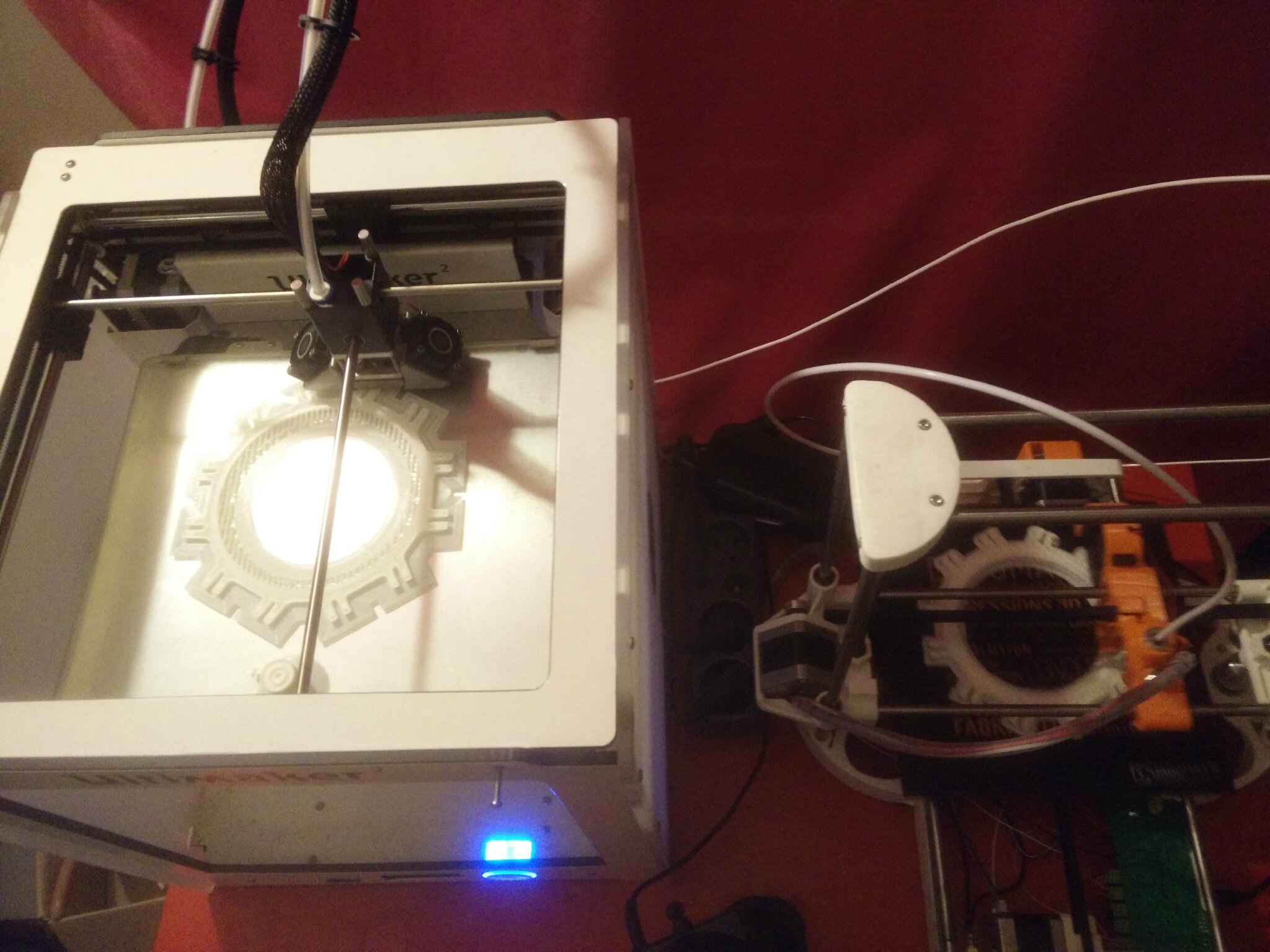

J'ai imprimé la partie en plastique pour me rendre compte, je ne le ferai pas en métal (je n'ai pas de CNC a mon grand désarroi!) mais plutôt en contre plaqué avec une pièces d'accrochage à chaque bout.



CameraZOOM-20160609001638714



CameraZOOM-20160609202043413











Posté par christoams à 23:05 - Commentaires [2] - Permalien [#]

27 avril 2016

ça imprime sec!

Après quelques centaines d'heures d'impression, j'ai 95% des pièces externes de BB8 imprimées (elle fume encore l'imprimante!!!)

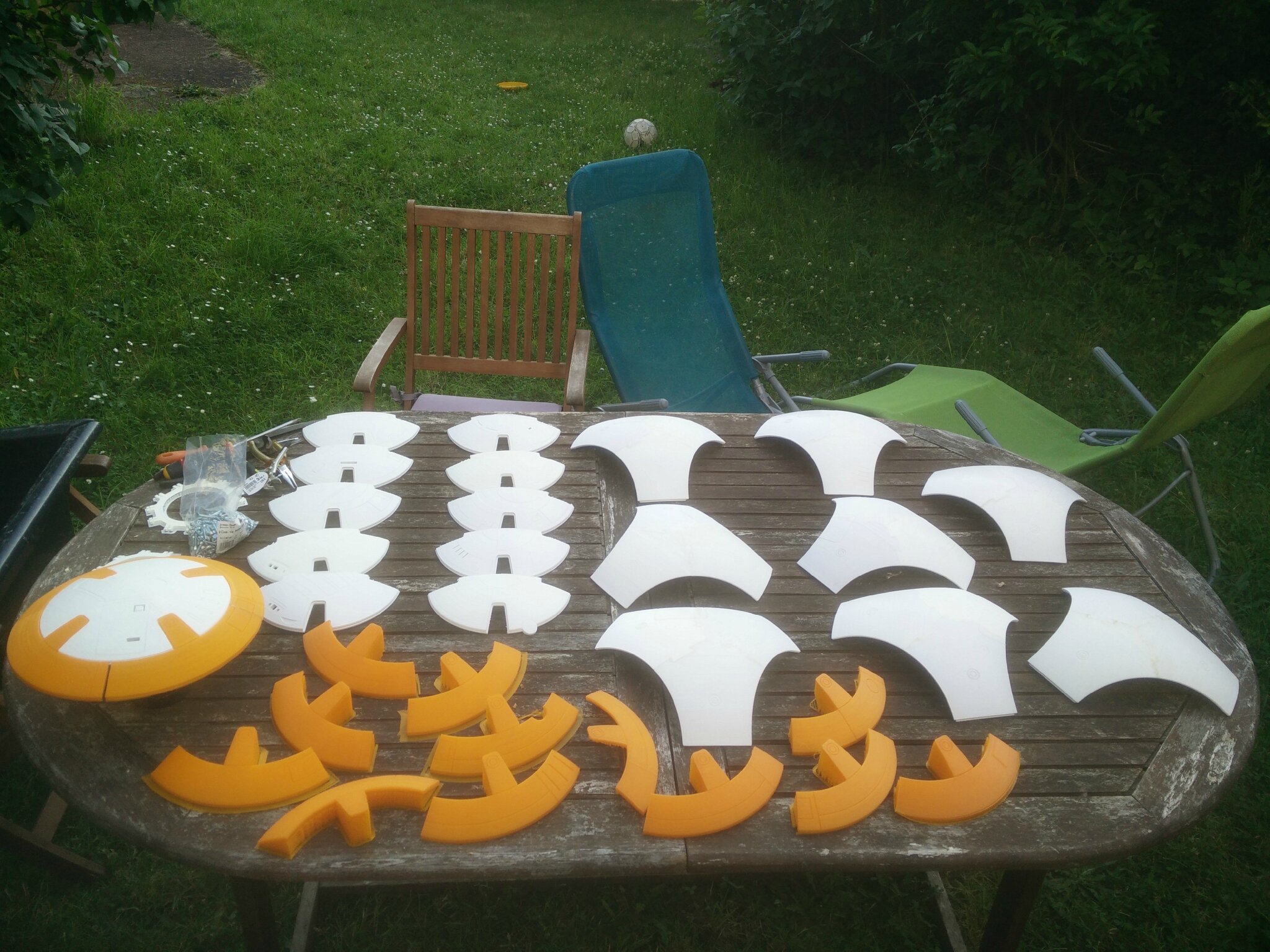

Voila une petite panoplie:

CameraZOOM-20160422164642500

CameraZOOM-20160427163830292



J'ai commencé à assembler les triangles ensemble, il y a des encoches pour les assembler, après les avoir collées, j'ai utilisé un stylo 3D (qui chauffe le filament de plastique et un petit moteur le fait avancer) pour colmater les différents éléments. Bon le rendement n'est pas au rendez vous, j'assemble 3 triangle par soir...



CameraZOOM-20160427135426074

CameraZOOM-20160426130958851

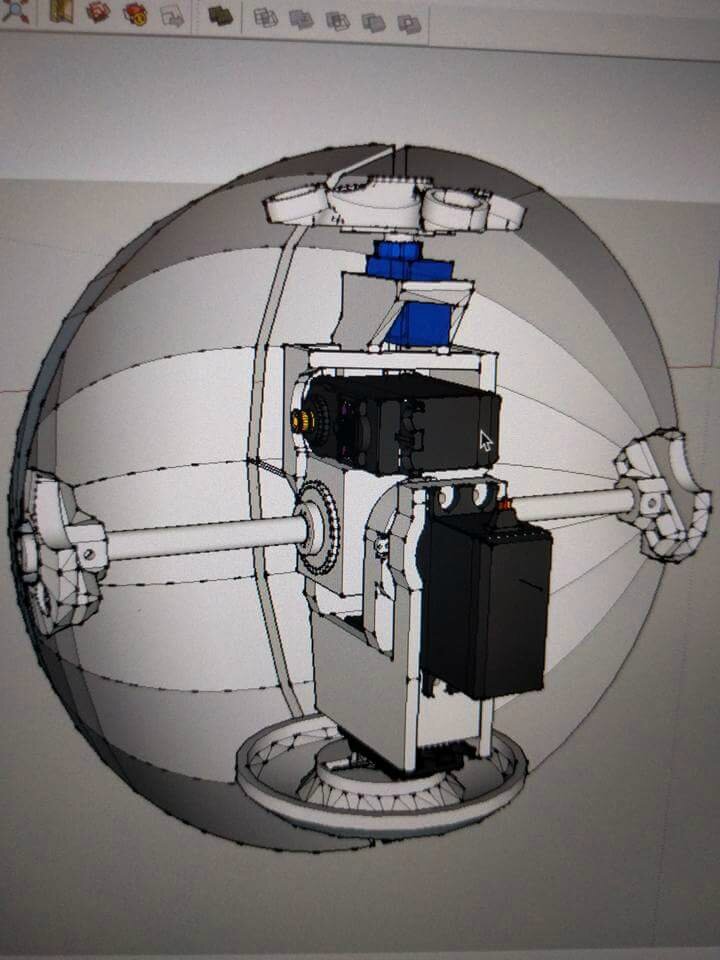

Je commence à avoir une meilleure idée de la motorisation que je veux faire, j'ai trouvé une image de ce concept (merci au créateur), donc un axe qui traverse BB8 avec un moteur qui fait tourner l'axe pour aller tout droit, marche arrière. Au début je voulais utiliser un disque lesté, et le faire tourner à droite ou gauche (comme sur le  dessin ci dessous) mais je vais peut être pencher sur un poids qui bascule à droite ou gauchen et fait incliner BB8 qui alors tourne. Il y aura aussi un bras qui se penchera et tournera sur lui même, afin de faire bouger le dôme qui sera entraîné par des aimants. Le tout sera geré avec des gyroscopes afin de garder une assiette de BB8 acceptable, peut être aussi un accélèromètre (mais j'ai de mauvais souvenir avec les filtres de kalman...). Enfin le dôme sera autonome avec juste une batterie, micropros et led.

FB_IMG_1461336915134

Posté par christoams à 16:29 - Commentaires [0] - Permalien [#]

18 février 2016

Dôme

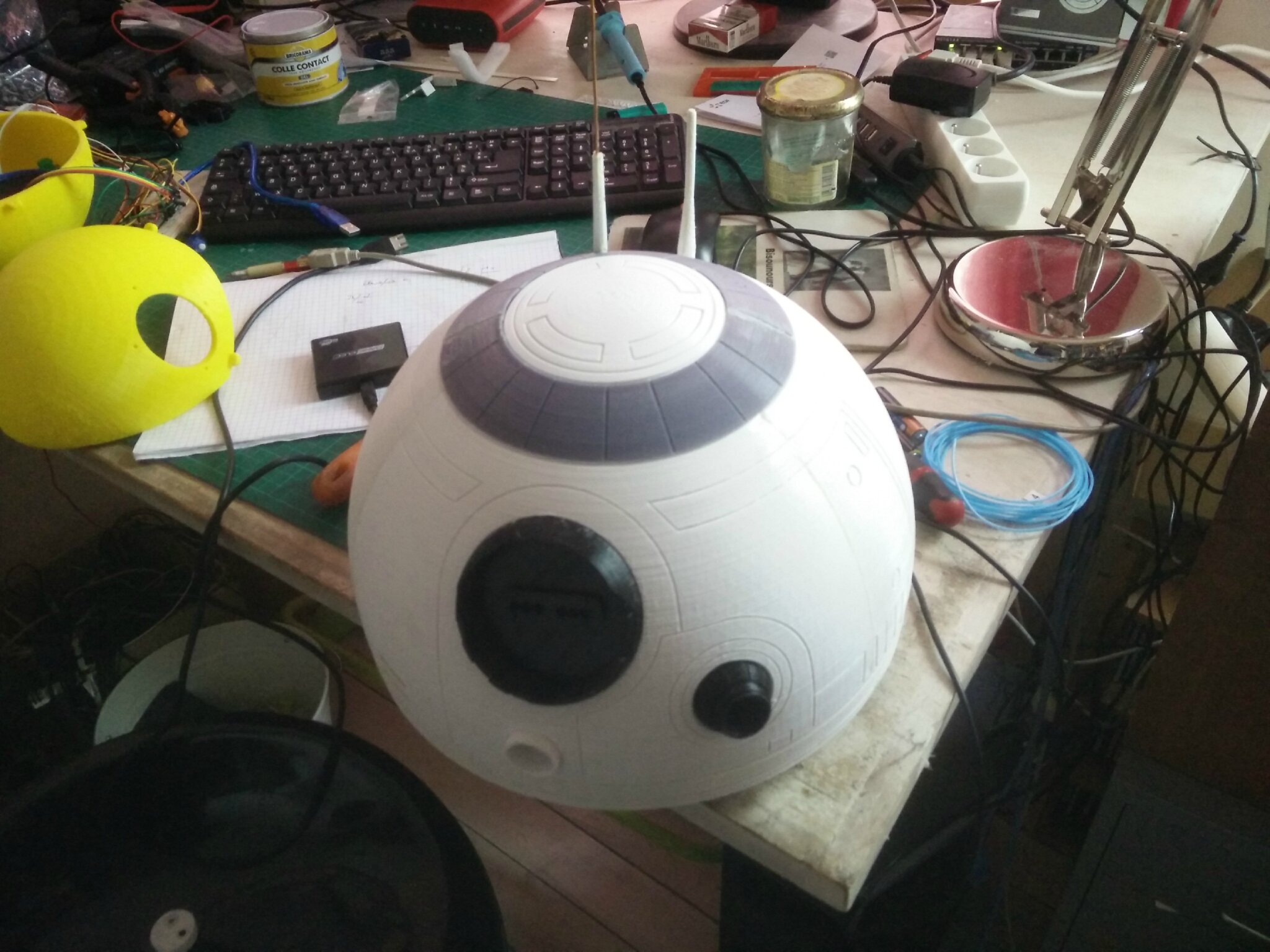

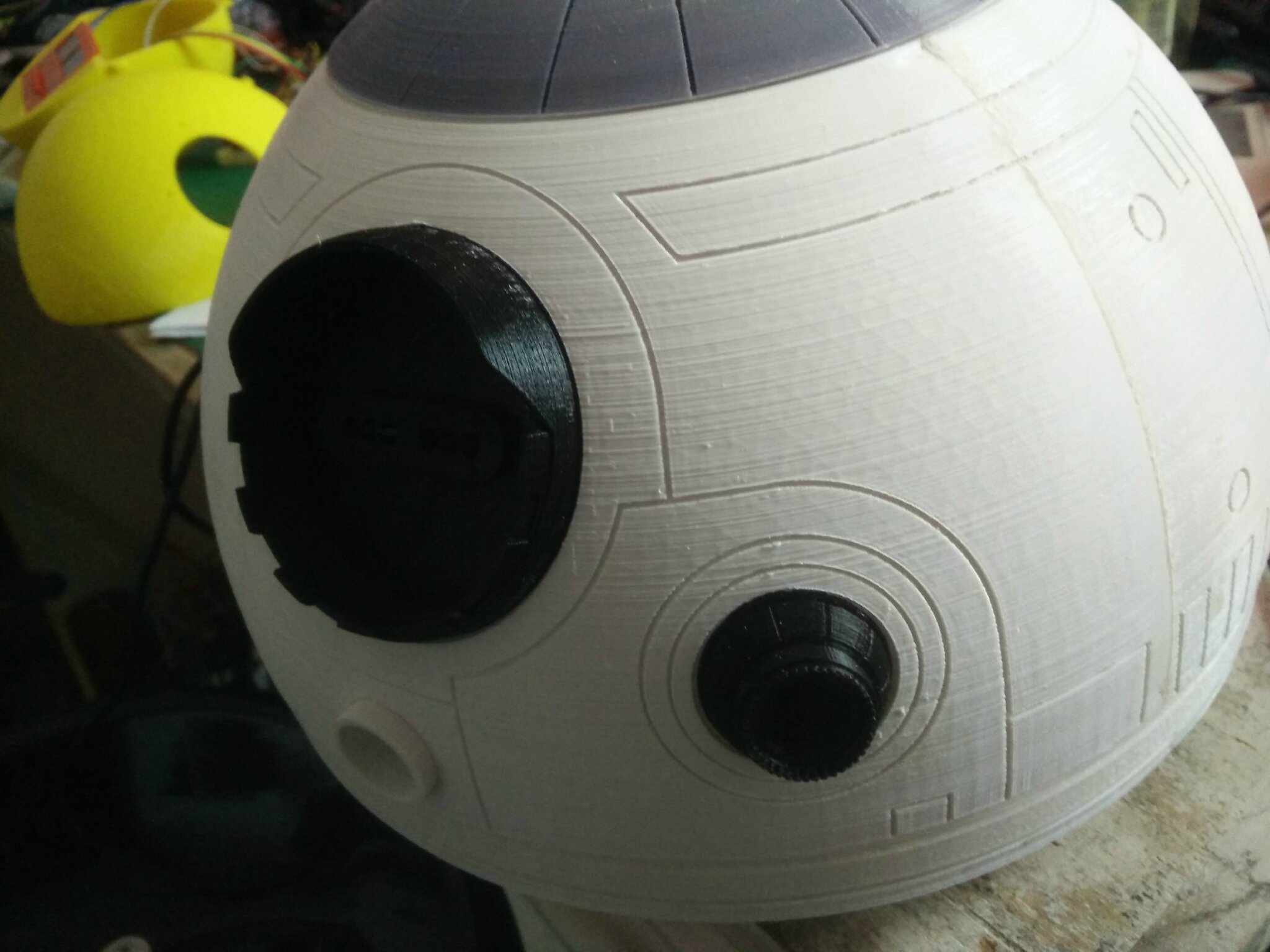

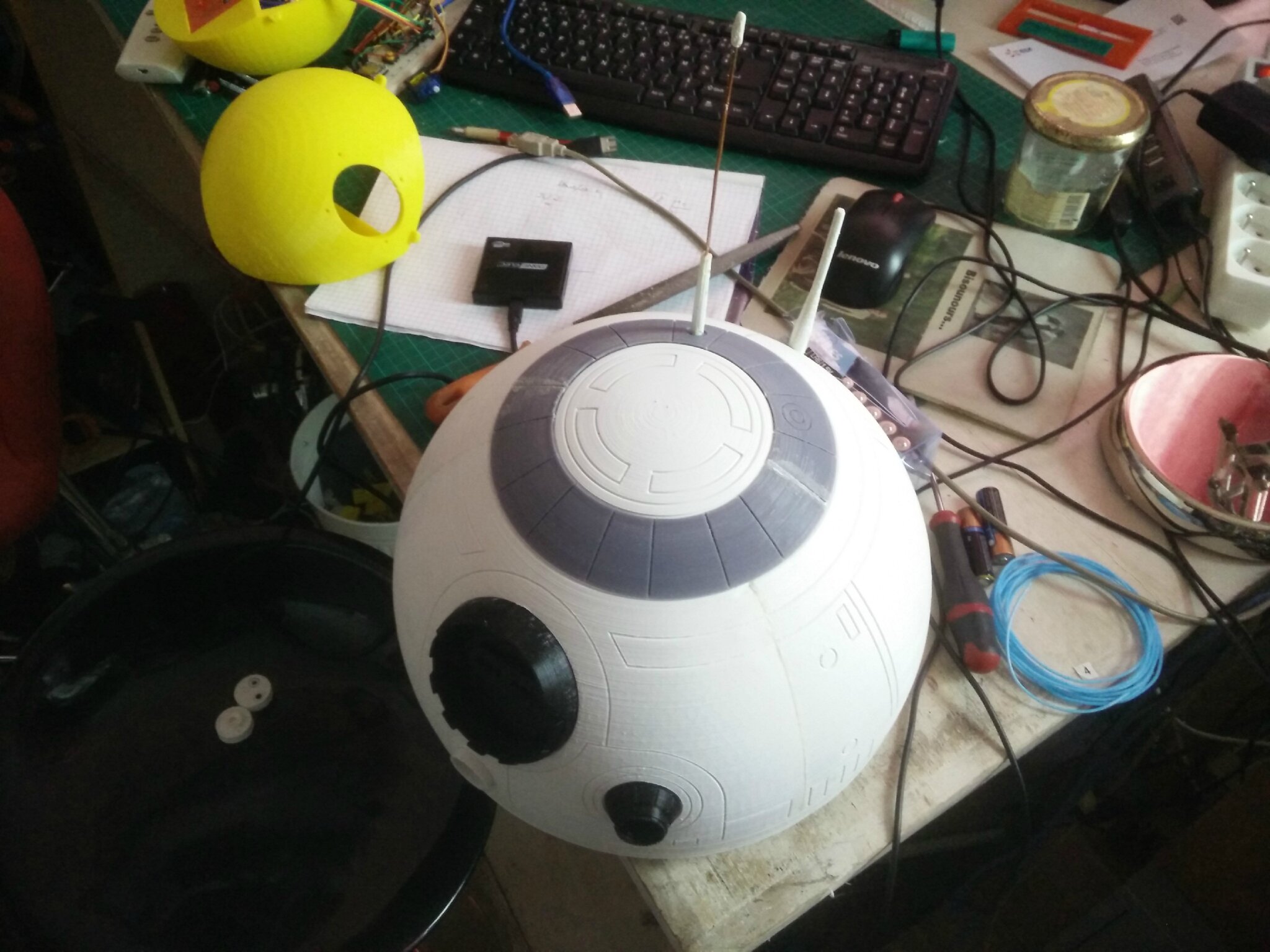

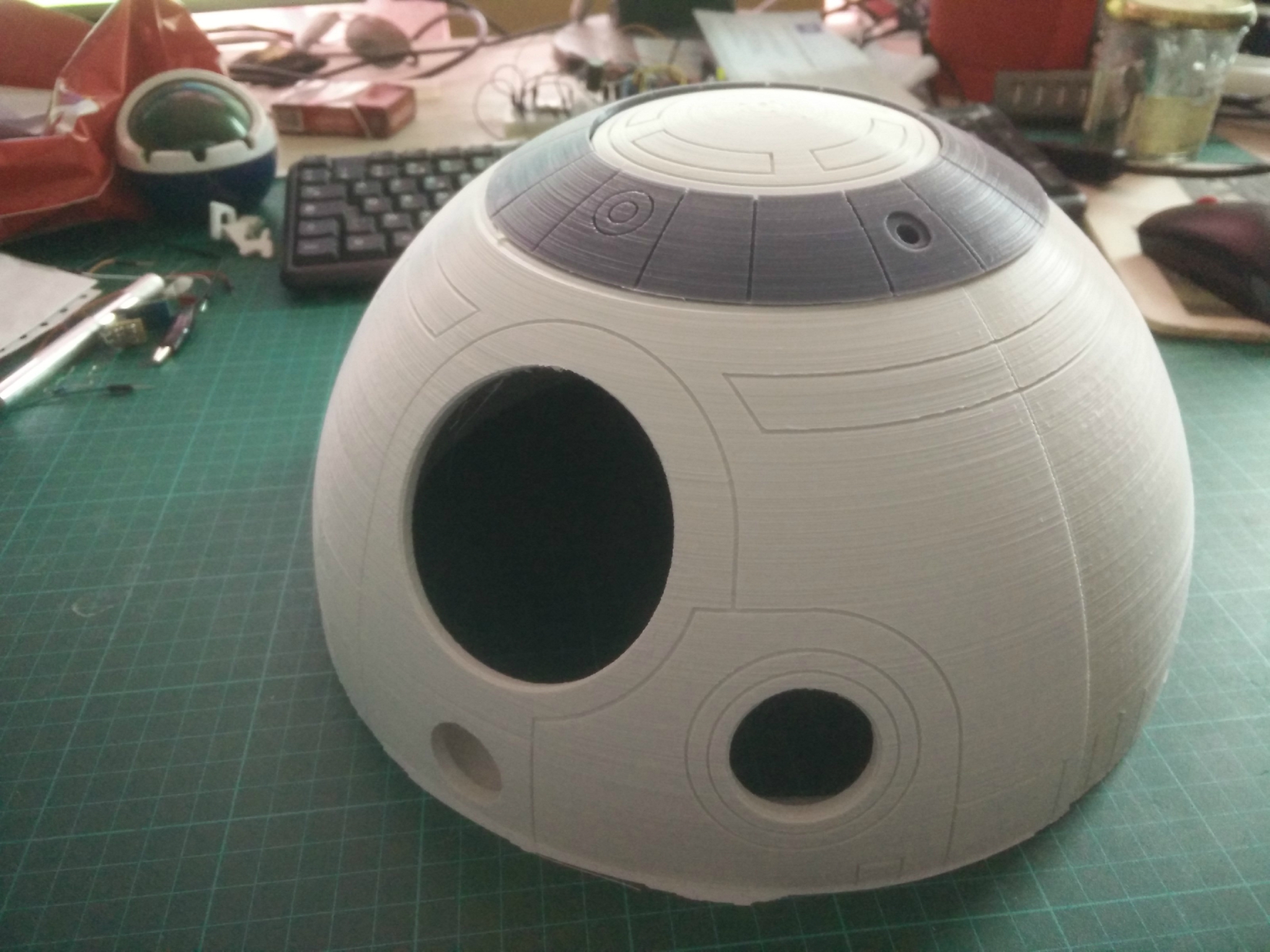

Après la longue impression des différents éléments, voici le résultat du dôme (pas encore fini) assemblé, collé et renforcé:

CameraZOOM-20160218122914991



La grande antenne est faite avec 4 pièces imprimées et un gros fils électrique entre les deux (il faudra le peindre ensuite en noir, je verrai si la peinture tient correctement sur du cuivre).

CameraZOOM-20160218122906753

CameraZOOM-20160218122747192

CameraZOOM-20160218122845778

CameraZOOM-20160218122900746

CameraZOOM-20160218122906753

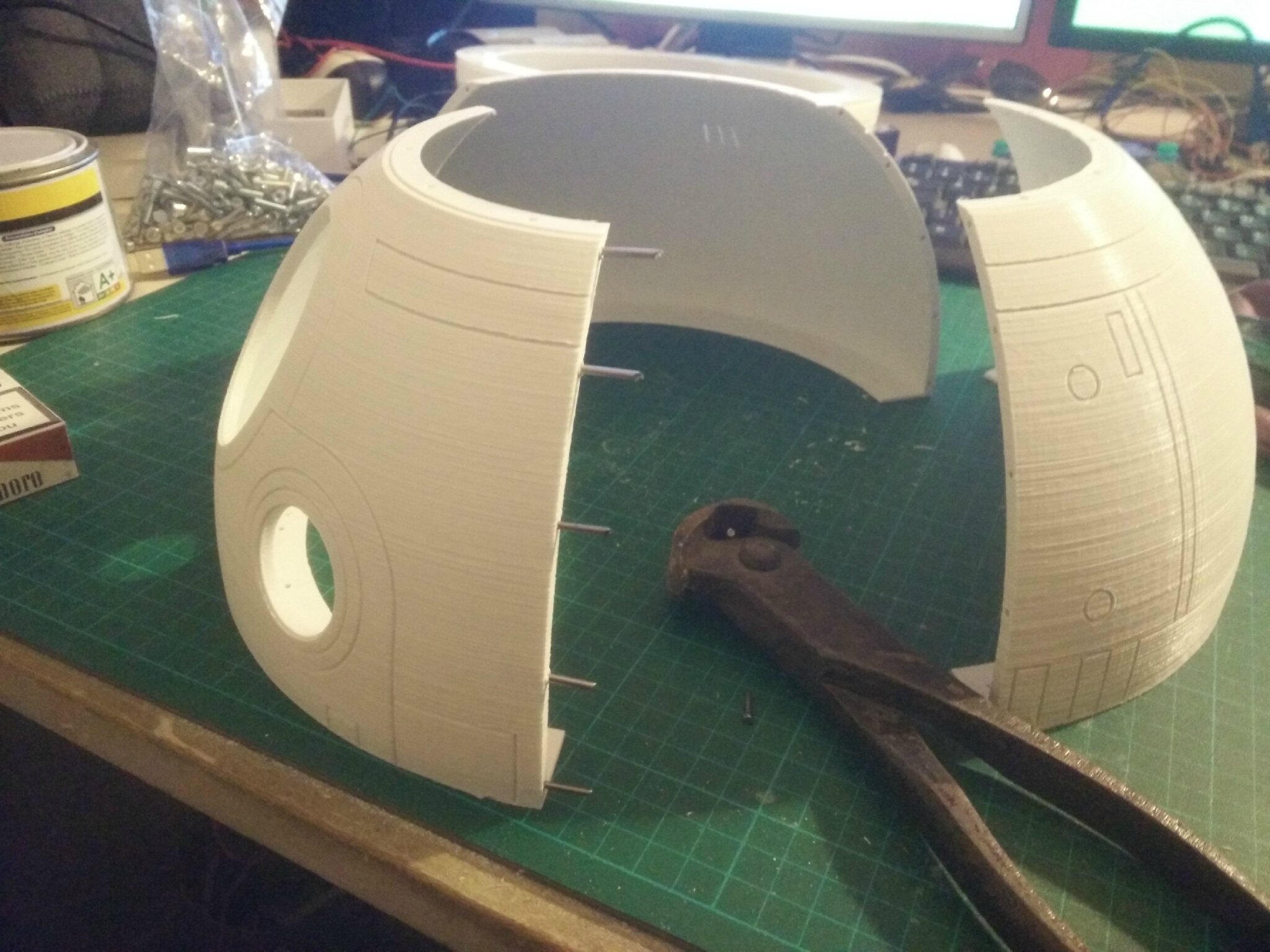

Les différentes parties du dôme ont été collées ensemble avec rajout de tige de renfort en métal pour avoir une structure solide. D'un côté je chauffais via un petit chalumeau les tiges de métal pour qu'elles s'enfoncent facilement dans la coque, et de l'autre j'agrandissais les trous pour correspondre exactement au diamètre des tiges de renfort.

CameraZOOM-20160216210122137

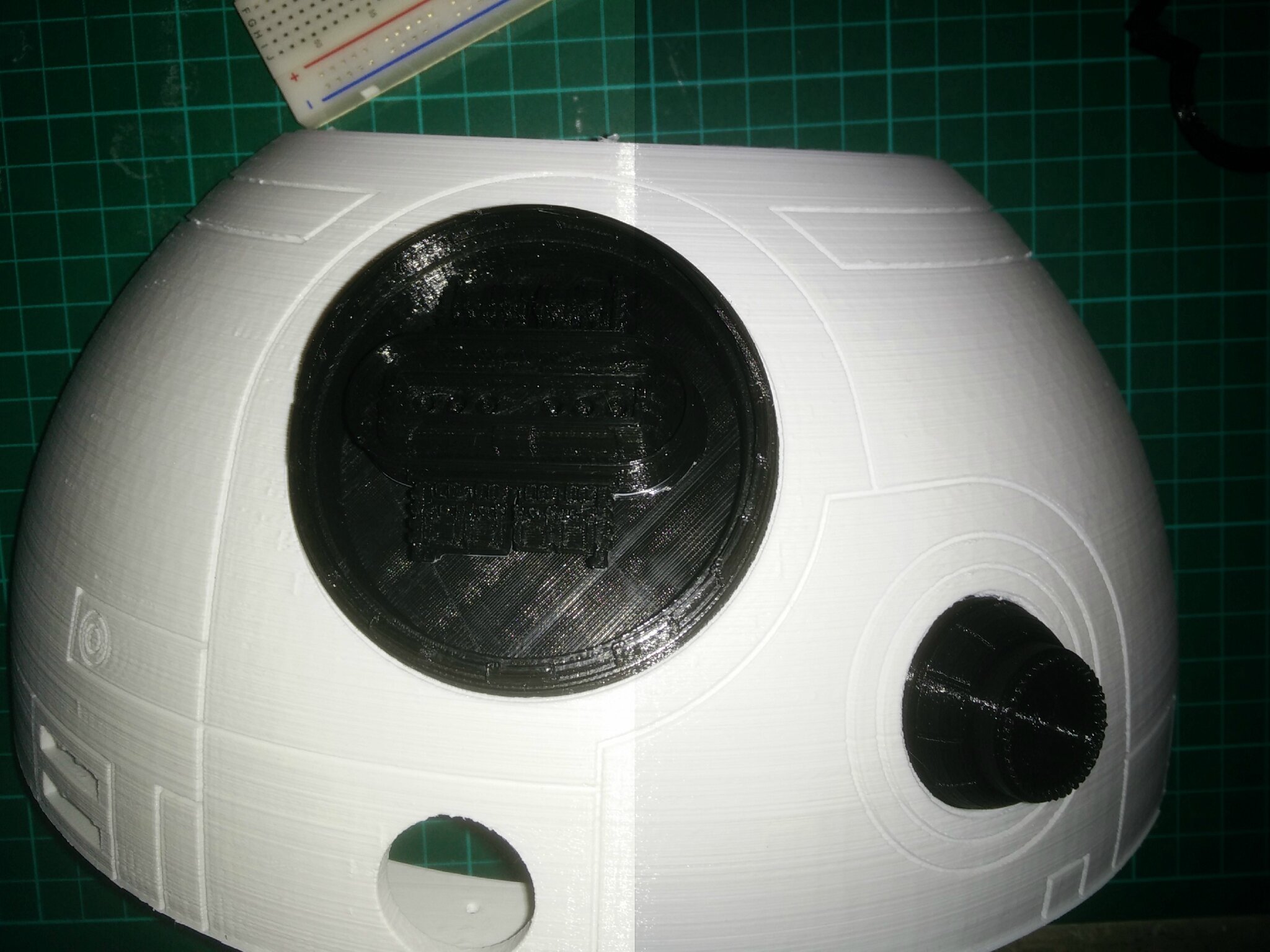

Une fois assemblée, la démarcation entre chaque élément n'étant pas parfaite, j'ai utilisé un stylo 3d (le même principe qu'une imprimante 3d mais en forme de stylo) pour refaire les jointures puis un coup (un bon coup en fait!) de lime pour égaliser le tout. J'ai fait d'abord des essais sur une chute de dôme qui n'avait pas été fini (forcément quand on fait tomber une webcam dans l'imprimante en marche, elle n'aime pas ça...), la finition se voit mais reste lisse, à voir ce que cela donnera lorsque j'aurai poncé le dôme en entier, mis du mastique + apprêt + peinture).

CameraZOOM-20160215174121242

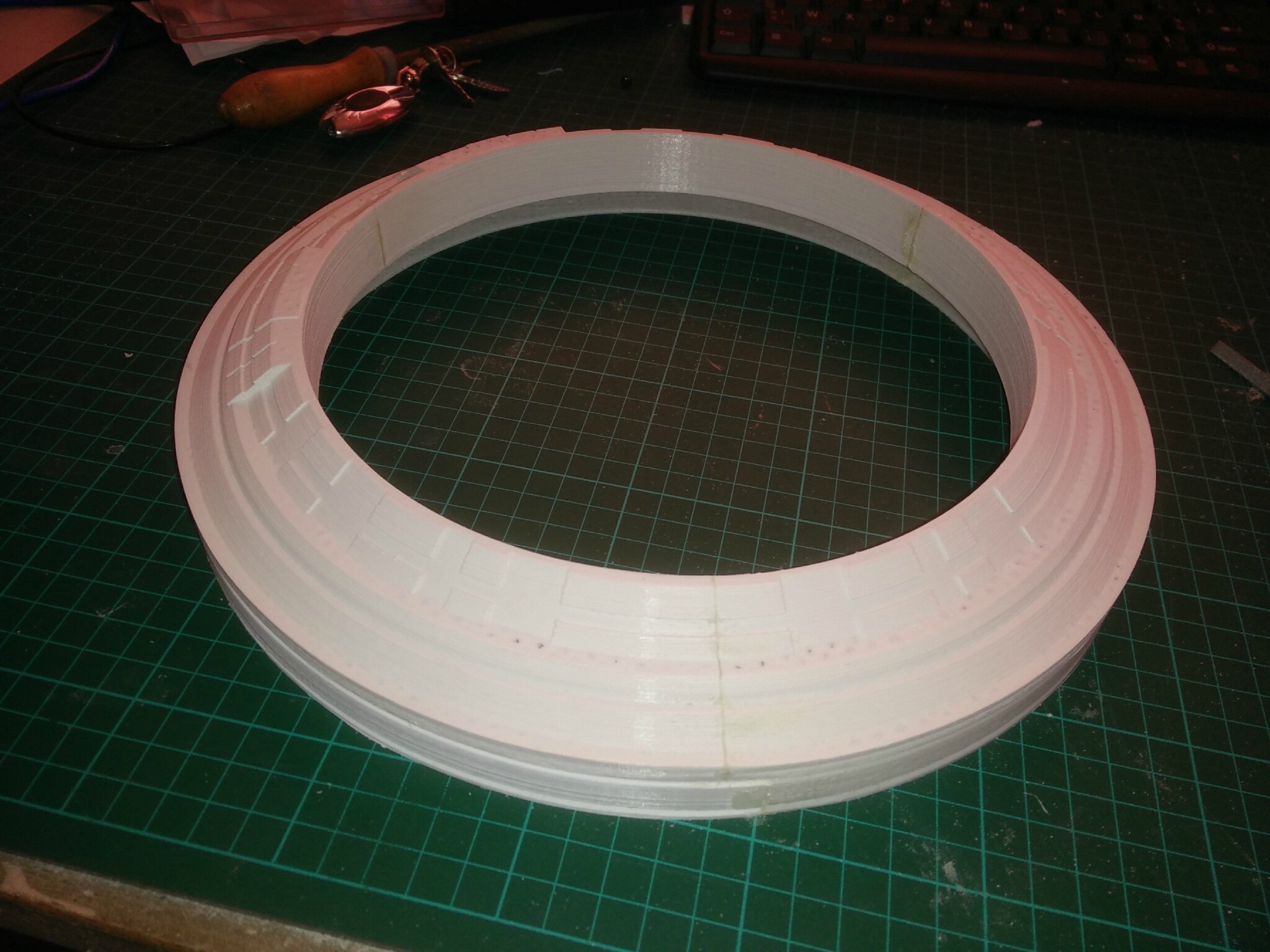

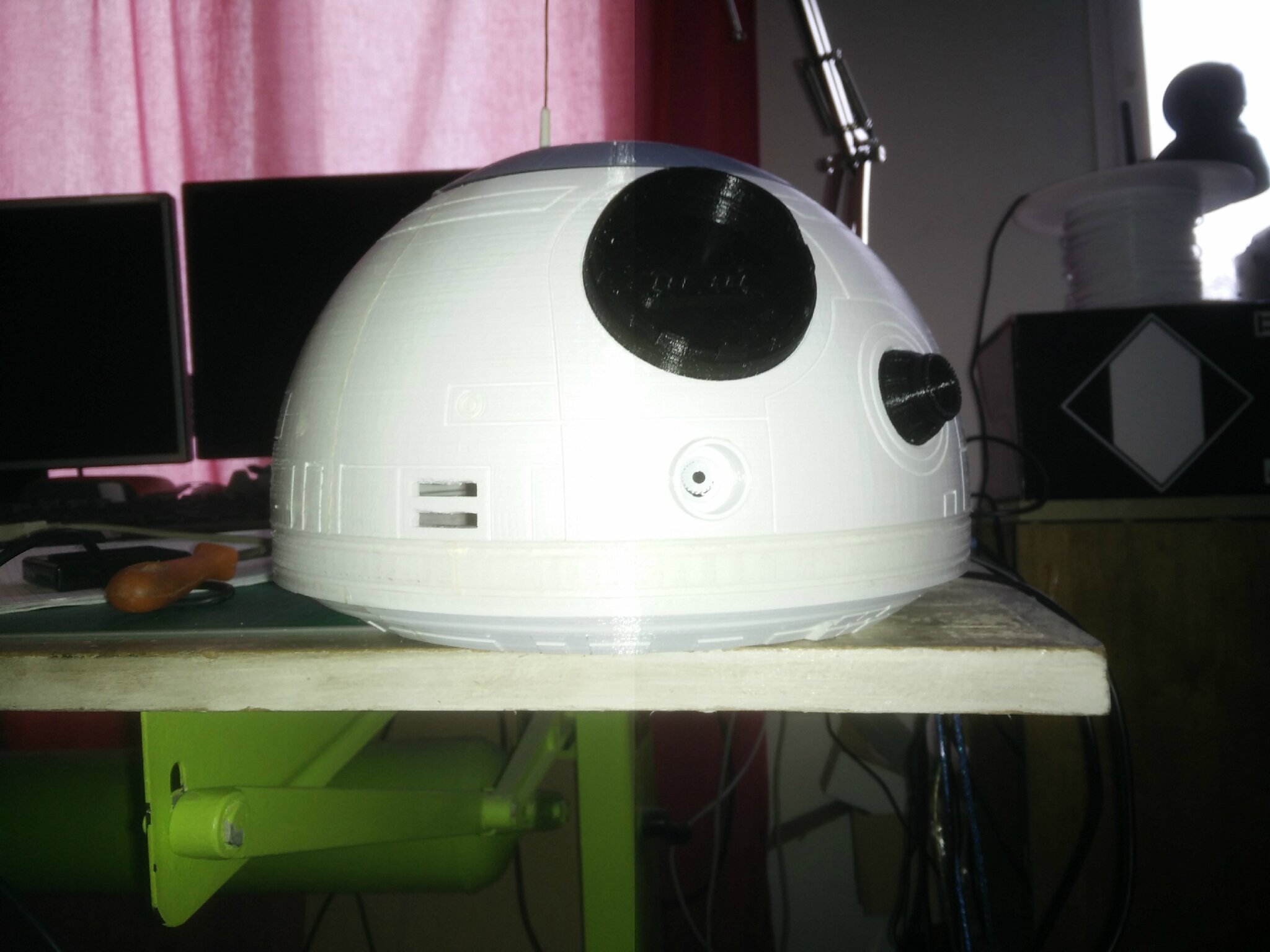

Le dôme est posé sur un anneau lui permettant via des rails de tourner sur lui- même (il faudra sans doute mettre du téflon pour que cela glisse mieux...)

CameraZOOM-20160216172957461

CameraZOOM-20160216173020390









Posté par christoams à 15:24 - Commentaires [0] - Permalien [#]

04 février 2016

Début de construction de BB-8

Je me lance pour l'instant dans la réalisation du dôme de BB-8 (on verra dans un 2ème temps pour le corps et sa motorisation),

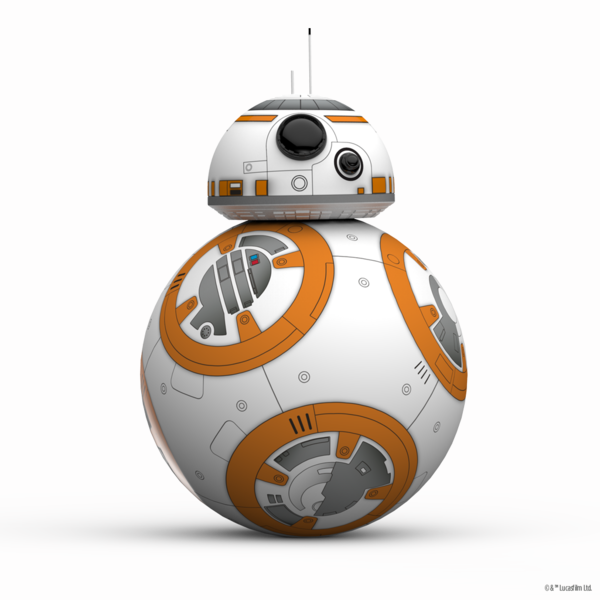

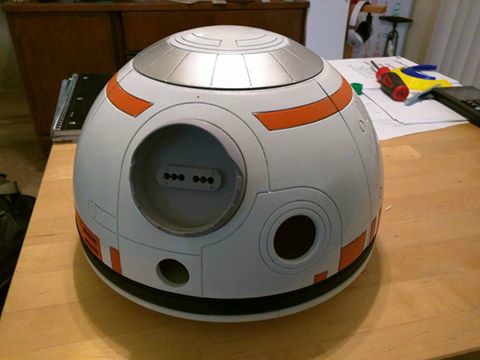

Le résultat théorique de la bébête si tout va bien (et donc pas de moi):



bb8-1_grande



12650932_1249585105057153_936207668352752034_n

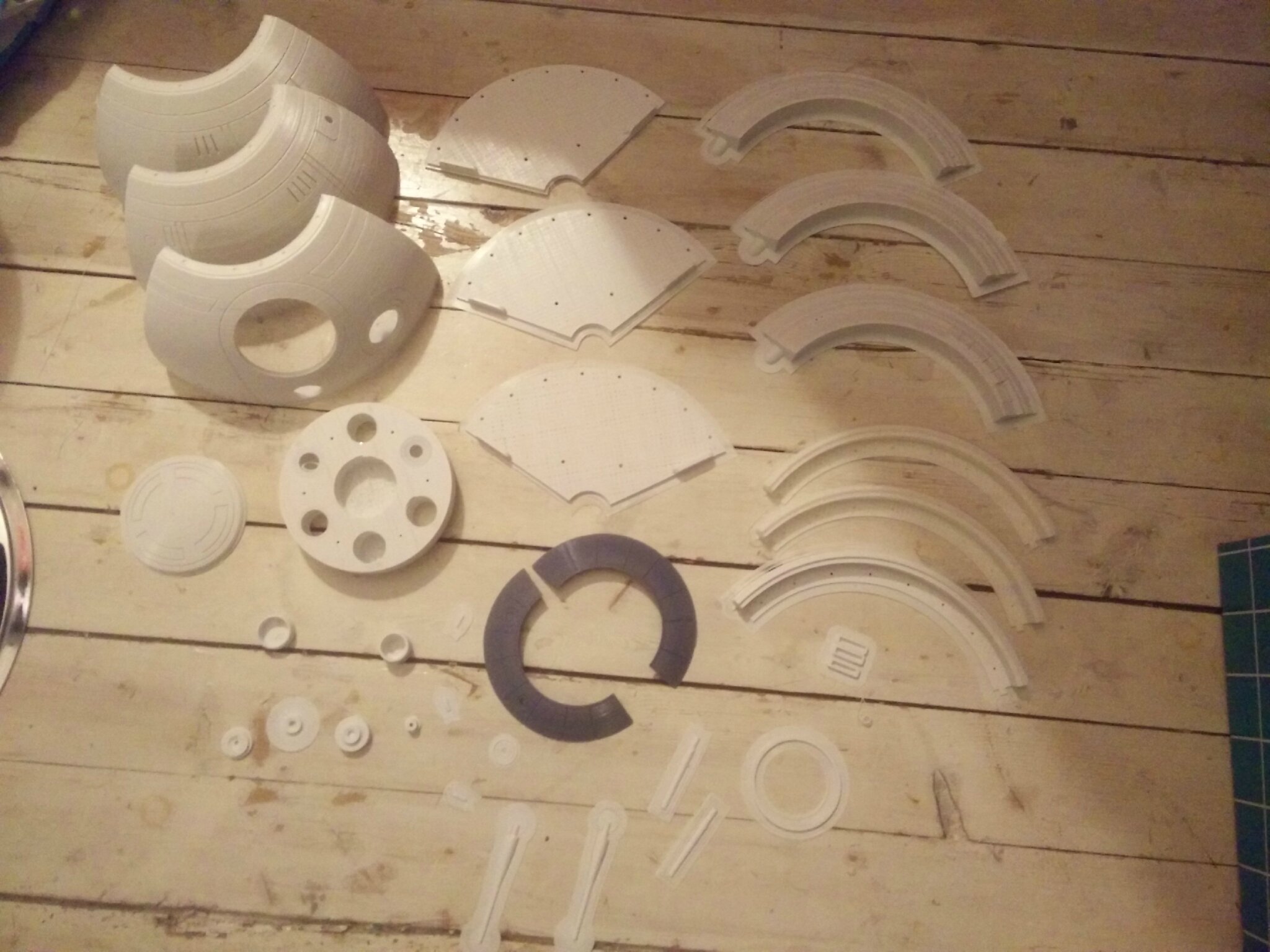

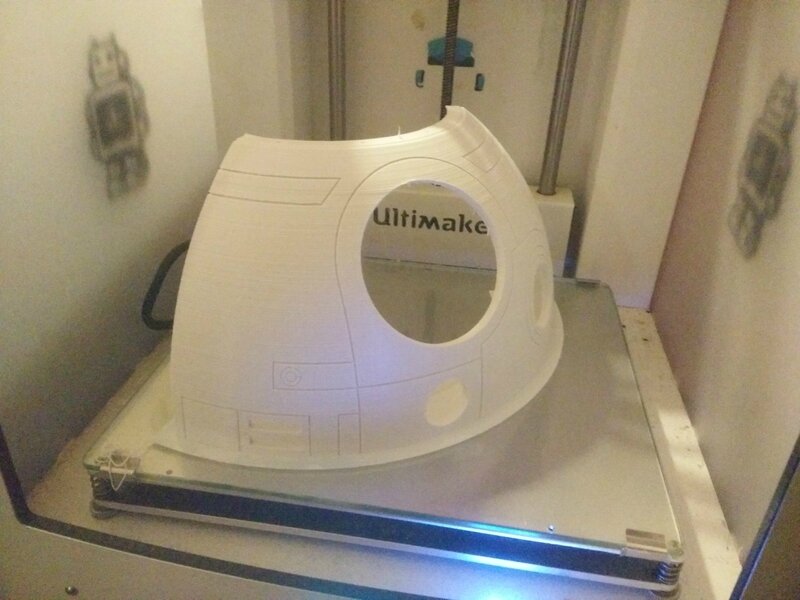

Voici l'avancement de l'impression 3D du dôme (normalement j'ai toutes les pièces).Il ne reste plus qu'a jouer à l'assemblage :

CameraZOOM-20160120070708918

CameraZOOM-20160203201038339

CameraZOOM-20160203201510066

CameraZOOM-20160203212452332



Quelques éléments juste posés:

CameraZOOM-20160127141302303

CameraZOOM-20160127141318439







Les plans proviennent de "BB8 Builders Club Files" et sont plutôt bien pensés (accroche entre chaque plaque, facilité d'impression 3D).

Si vous avez des idées pour un fonctionnement optimal de BB-8 (genre cage à hamster) au niveau motorisation, je suis preneur (j'ai bien vu plusieurs choses mais je ne suis pas super emballé).





Posté par christoams à 15:59 - Commentaires [0] - Permalien [#]
